因电机安装好后主要是试运行，这里主要简单介绍控制柜的*作，详细的请参照CT200系列高性能矢量变频器用户手册。

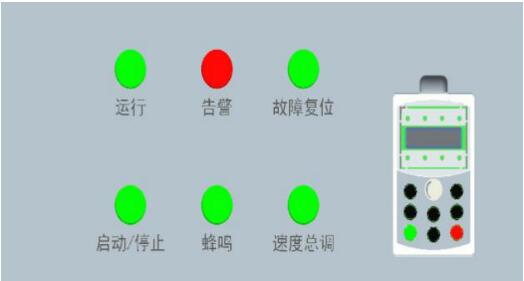

1、*作面板

控制面板有启动/停止旋钮，速度调节旋钮，变频器显示和设置小面板，还包括运行、蜂鸣、告警指示灯，*作简单。

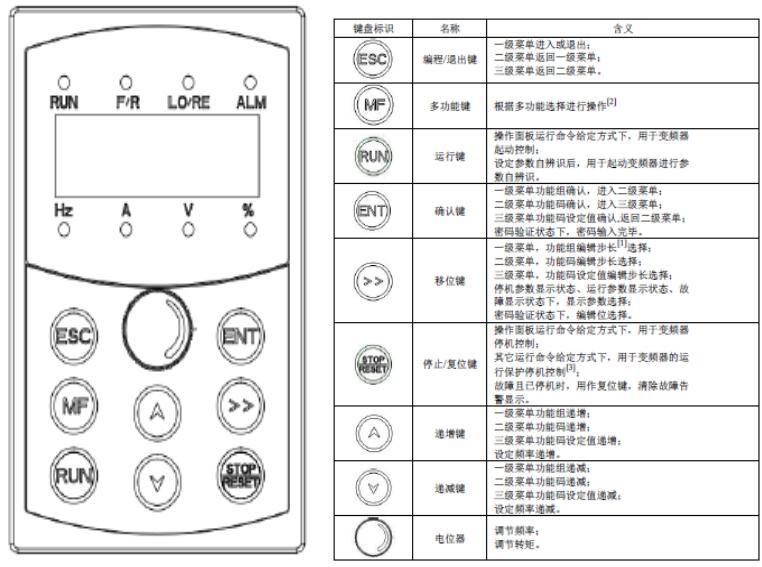

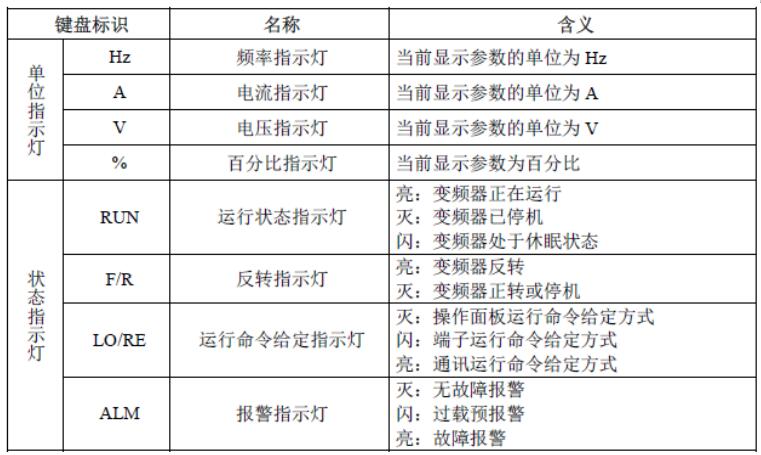

2、变频器*作面板

3、控制柜*作步骤

首先根据拖动装置参数进行变频器参数设定。公司提供的控制柜已经做好参数设定，用户不需要重新设置，如需设计请联系售后服务公司。

开启柜门，合上机柜下面的断路器，此时变频器键盘会先显示5个8后再显示频率，并闪烁；

确认抽油机刹车已松开，机柜上红色故障灯为熄灭状态，将启动旋钮扭*运行，此时变频器启动，绿色运行指示灯亮，抽油机开始工作；

若抽油机过快或者过慢，可使用调速旋钮进行调速，往左逆时针旋转为调慢，往右顺时针是调快；

观察抽油机运行状态，正常运行后关上柜门，上电启动完成。
