抽油机用永磁半直驱同步拖动装置由半直驱同步电动机、同步电动机变频控制箱和连接支撑三部分组成。 同步电动机专为油田游梁抽油机设计的低速大转矩永磁同步电动机，利用超薄机身（160mm)，自然冷却，直接驱动减速箱输入轴，**节能，**可靠。变频控制柜采用新一代高性能开环矢量变频器，采用DSP芯片为控制核心，保证产品的可靠性和对各种环境的适应性，功能强大，使用灵活，**冲次可以**到0.1次/分钟。

首先，该装置取消了易造成人员伤害的皮带机构，使系统运行更**、更环保。控制系统采用了变频器电阻回馈制动，在油井出现杆断失重时，控制系统自动断电，电机制动减速，避免惯性加速引起的抽油机井**事故。其次，该装置因采用了永磁同步电动机，大大提高了传动效率和功率因素，综合节电率在10%以上。该装置具有以下特点：

◆行业专用：基于游梁式抽油机控制的软件逻辑，做到行业专用，方案**。

◆高可靠性选型：关键器件均采用国内外知名品牌，元器件稳定性可靠有保障。

◆大冗余设计：通过严格计算与实验验证，关键元器件采用大裕量设计，以保证整机在油田恶劣环境下的长期稳定性。

◆优化的矢量控制：国内**的无速度反馈矢量控制，低频扭矩大，转矩响应

◆软件限流限压功能：良好的电压、电流限制，有效进行关键控制参数限幅以**变频器的故障风险。

◆环境适应性强：较高的整机过温点，独立的风道设计，加厚三防漆处理，更适合长期运行在油田户外场合。

◆转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动

◆自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定。

◆**的故障保护：过流、过压、欠压、过温、缺相、过载等保护功能

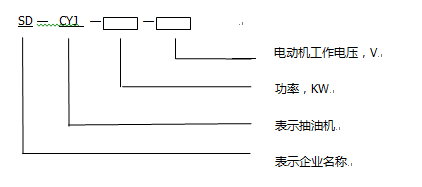

1、产品型号*名

产品铭牌的字母、数字分别表达了企业名称、抽油机专用、功率和工作电压。

2、产品铭牌

铭牌样式如下（抽油机不同，参数有所不同）：

3、产品规格及技术参数

A、基本技术参数

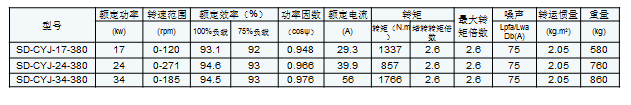

B、产品规格

下面是基于380V电压条件下的部分产品规格型号，我们可以根据现场和客户需求定制拖动装置。
